H-SERIE - varmepumper

Fenagy H-seriens varmepumper kan opnå varmekapaciteter fra 500 kW til 3.000 kW per anlæg. Alle varmepumperne er designet til at levere en optimal ydelse i overensstemmelse med kundespecifikke driftsbehov. Hele serien fås som både vand-til-vand og luft-til-vand varmepumper.

H-serien anvender det naturlige kølemiddel CO₂, som er ideelt til applikationer med returtemperaturer for varmemodtageren på under 45°C og fremløbstemperaturer op til 85°C. Varmepumperne anvendes typisk til fjernvarme men er også velegnede til energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt.

ANVENDELSE

Fjernvarme · Energicentraler
Industrielle processer · Datacentre Fødevareindustri · Gartnerier
Logistikcentre · HVAC generelt
Kontor og hospitaler

Fabriksbygget CO2-varmepumpe på et rack, inklusive kontrolpanel. Kapacitet: 600 kW.

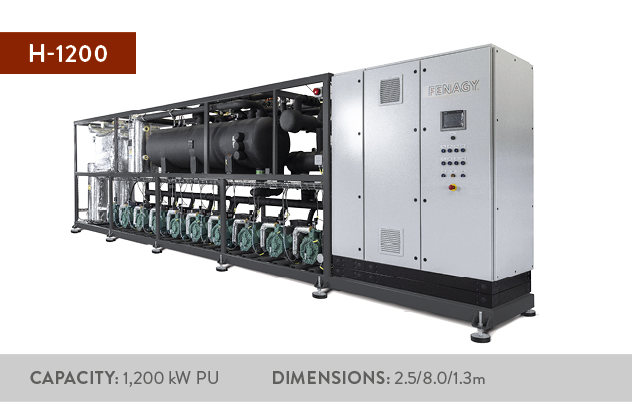

Fabriksbygget CO2-varmepumpe på et rack, inklusive kontrolpanel. Kapacitet: 1200 kW.
Fabriksbygget CO2-varmepumpe på et rack, inklusive kontrolpanel. Kapacitet: 1800 kW.
Fabriksbygget CO2-varmepumpe på et rack, inklusive kontrolpanel. Kapacitet: 3000 kW.

Nem installation med maskinhus

Alle varmepumper i H-serien kan leveres i et industrielt maskinhus, som er et fuldt godkendt maskinrum med belysning, ventilation, CO₂-alarm og lyddæmpende paneler. Maskinhuset fås i alle farver og med ekstra plads til installation af et elektrisk forsyningspanel, pumper, ventiler på vandkredsløbet osv.

Maskinhusene leveres normalt med et selvbærende betonfundament, så det eneste, der kræves på siten til installationen, er en plan sandpude.

Åbent industrielt maskinhus med en Fenagy-varmepumpe indeni. Maskinhuset er fuldt godkendt som maskinrum.

Kontrolsystemer

Hele serien anvender en standard Siemens PLC-controller, og Fenagy har udviklet sine egne PLC-algoritmer til de mest essentielle funktioner for at sikre optimal kontrol og overvågning. Vores PLC-løsninger kan kommunikere med de fleste af de platforme, som kunden har brug for at kommunikere med. Det indbyggede HMI-panel giver mulighed for direkte overvågning af systemet og dets driftsbetingelser. Desuden understøtter vores PLC-løsninger flere kommunikations-protokoller og kan integreres med det overordnede SCADA-system.

For en luft-til-vand varmepumpe er det vigtigt at have et effektivt og robust afrimningssystem, der kan sikre varmeproduktion uanset vejrforhold. Desuden er der udviklet unikke funktioner, der gør det muligt for varmepumpen at genstarte automatisk efter et nødstop og sågar efter kraftigt snefald.

Fenagy stræber efter at minimere opstarts- og nedlukningstider for alle systemer, så de kan hjælpe med at balancere elnettet i en fremtid med stigende efterspørgsel efter sådanne funktioner. Sidst, men ikke mindst, kan systemet levere høje forsyningstemperaturer, og Fenagy rykker hele tiden grænserne med nye funktioner og features i PLC-udviklingen.

Diagram, der viser systemkommunikation i en Fenagy varmepumpe- eller chiller-installation.

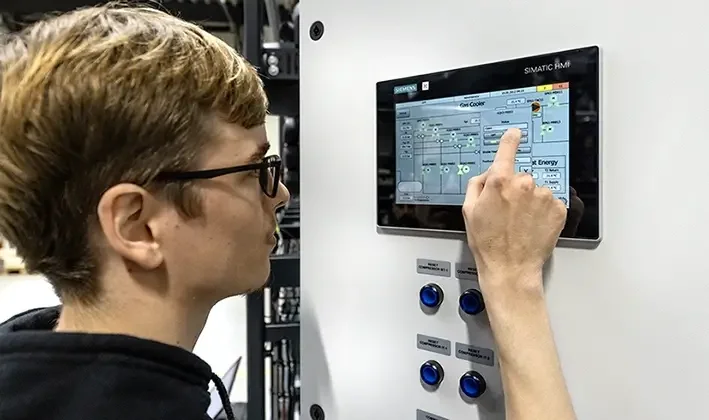

Automationsingeniør justerer indstillinger på en PLC-styring til et Fenagy-varmepumpesystem.

Tekniske specifikationer
& egenskaber

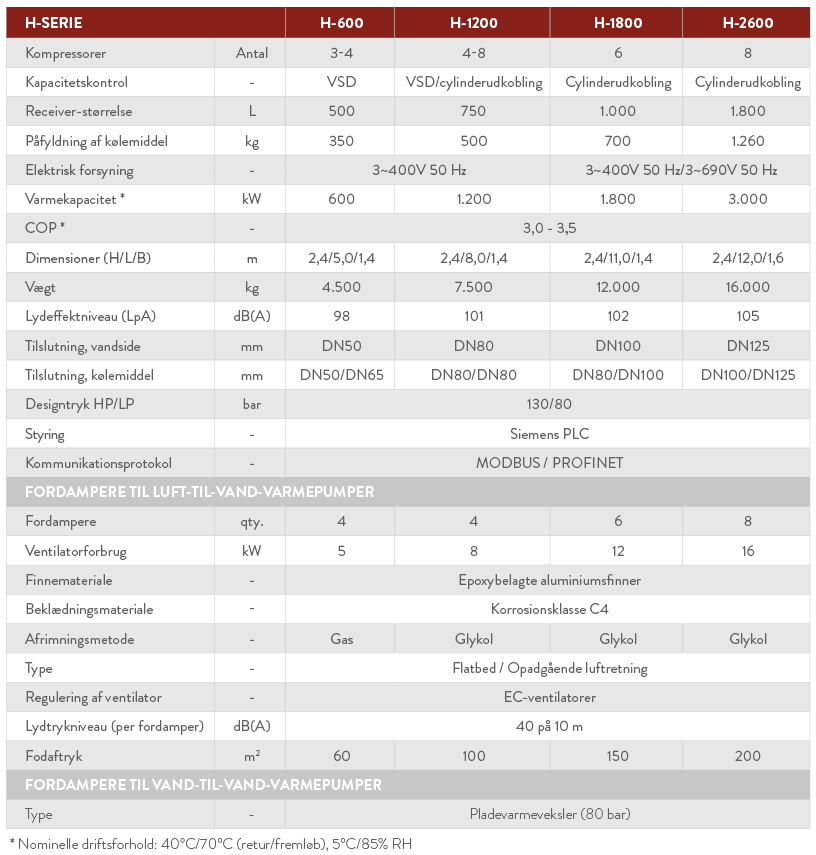

Tabel med tekniske specifikationer for Fenagy H-serie CO2-varmepumper.

  • Patenteret ejektorteknologi til optimering af kapacitet og COP

  • Hurtig start og stop til balancering af elnettet

  • Effektiv og robust afrimning af luft-til-vand varmepumper

  • Interne varmevekslere og receiver, designet til varmepumpedrift

  • Industrielt design med rør i rustfrit stål

  • Fås som vand-til-vand og luft-til-vand

  • Vandpumpe, energimåler og diverse ventiler kan integreres på anlægget

  • PLC-styring af hele varmepumpen, inklusiv optimerede luftfordampere

Vi anvender kun naturlige kølemidler

Diagram over temperaturområder for naturlige kølemidler CO2 (R744), Isobutan (R600a) og Propan (R290)
Grønt ikon, hvorpå der står Natural Refrigerants ONLY.

R744 - CO₂

ANVENDELSE: Fjernvarme, energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt

  • Naturligt kølemiddel med et bredt temperaturområde

  • Ikke-giftig og ikke-brandfarlig

  • Oplagt valg til luft-til-vand varmepumper til direkte brug i energiopsamlere og med høj delta T på varmemodtagersiden

  • Optimalt til vand-til-vand varmepumper med mellemtemperatur, køleanlæg og kombinerede varme- og kølesystemer

  • Mellemhøjt temperaturniveau (op til 85°C forsyningstemperatur) med høj delta T på varmemodtagersiden (dT: 30-40K)

R600a - Isobutan

ANVENDELSE: Energicentraler, biogas, PtX, geotermi, CO₂-fangst, underkøler til CO₂-varmepumpe, industrielle processer, fødevareindustri  

  • Naturligt kølemiddel til høje temperaturer

  • Velegnet til vand-til-vand varmepumper og chillere

  • Kan anvendes i et bredt temperaturområde på både varmekilde- og varmemodtagersiden

  • Robust drift under varierende driftsforhold

  • Anvendelse af effektive skruekompressorer og høj COP

  • Højt temperaturniveau på varmekilden (op til 40°C fordampningstemp)

  • Højt temperaturniveau (op til 95 °C forsyningstemperatur) og ideelt med lav delta T på varmemodtagersiden - seriekobling på vandsiden ved højere delta T

R290 - Propan

ANVENDELSE: Energicentraler, industrielle processer, fødevareindustri, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt

  • Naturligt kølemiddel ved lave temperaturer

  • Velegnet til vand-til-vand varmepumper og chillere med lavere temperatur

  • Lavt temperaturniveau på varmekilden (ned til -30 °C fordampningstemp)

  • Medium temperaturniveau på varmemodtager (op til 75 °C forsyningstemperatur)

  • Ideelt med lav delta T på varmemodtager og varmekilde

  • Høj kølekapacitet sikrer kompakte løsninger med lille fodaftryk

  • Kan kombineres med isobutan i hydrauliske seriekoblinger
