HCI-SERIE - varmepumper, chillers og kombinerede systemer
HCI-serien dækker kapaciteter fra 500 kW til 2.000 kW varme per enhed og kan anvendes til varmepumpe-, chiller og kombineret vand-vand-drift. Enhederne er modulopbyggede og kan anvendes enkeltvis eller kobles sammen i serie på vandsiden – op til tre enheder kan forbindes og levere op til 3 eller 6 MW per serie. Flere rækker af serieforbundne enheder kan også installeres, hvilket gør det muligt at levere praktisk talt ubegrænset kapacitet tilpasset det enkelte projekt.
Alle HCI-varmepumper/chillers er designet som vand-vand-systemer, hvilket sikrer en lav kølemiddelfyldning. Med det naturlige kølemiddel isobutan kan HCI opnå fremløbstemperaturer op til 95 °C – uafhængigt af returtemperaturen.
HCI-serien anvendes typisk til højtemperatur-varmepumpeapplikationer i datacentre, energisektoren (CCUS, biogas, geotermi) og industrielle processer, samt som mekanisk underkøler eller booster i fjernvarmesystemer. Systemerne kan også anvendes som vandbaserede varmepumper til fjernvarme eller varmenet samt til traditionelle vandkølede køleapplikationer.
ANVENDELSE
Datacentre
CCUS
Biogas
Geotermi
Mekanisk sub-cooler
Booster i fjernvarmesystemer
Industrielle processer
Nem installation med ventileret kabinet
Alle systemer i HCI-serien leveres i et kabinet til installation i et maskinrum. Kabinettet ventileres kontinuerligt af en EX-ventilator, som opretholder undertryk og sikrer optimal intern temperatur i overensstemmelse med EN 378. De isolerede vægge er udstyret med lyddæmpende paneler for støjsvag drift.
På forespørgsel kan vi også levere løsninger til udendørs installation, hvor HCI-kabinettet installeres i et FENhouse-maskinhus fra fabrikken. FENhouse fungerer som et fuldt godkendt maskinrum med belysning, ventilation, udsugningsventilator, gasdetektor, alarmer og lyddæmpende paneler.
Traditionel opstilling. Tre HCI-2000-enheder forbundet i serie - hver især i et ventileret kabinet.
Kompakt opstilling side om side. Tre HCI-2000-enheder forbundet i serie - hver især i et ventileret kabinet.
Styresystemer

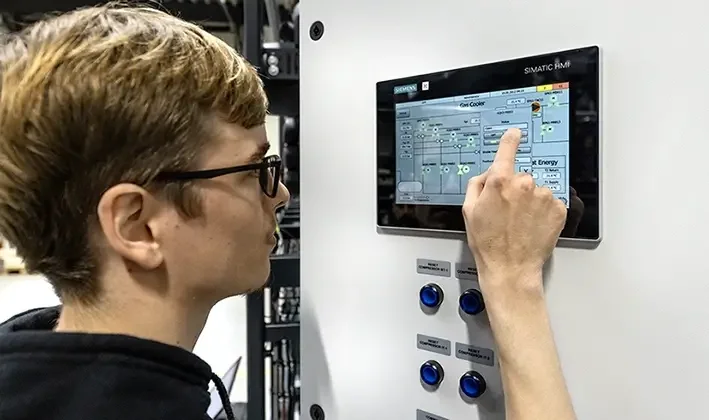

Hele serien anvender en standard Siemens PLC-controller, og Fenagy har udviklet sine egne PLC-algoritmer til de mest essentielle funktioner for at sikre optimal styring og overvågning. Det indbyggede HMI-panel giver mulighed for direkte overvågning af systemet og dets driftsbetingelser. Vores PLC-løsninger er kompatible med de fleste kundeplatforme, understøtter flere kommunikationsprotokoller og kan integreres med det overordnede SCADA-system.
Består installationen af flere anlæg, installeres der en mastercontroller – FENmaster – som koordinerer driften imellem dem. FENmaster har en lang række funktioner og kan bl.a. håndtere systemydelser og gruppering af flere varmepumper, køleanlæg og elkedler.
Alle Fenagys systemer er bygget med cybersikkerhed som en grundsten. Systemerne er bl.a. beskyttet med netværkssegmentering og firewalls, så hver enkelt varmepumpe, køleanlæg eller elkedel altid er adskilt fra andre enheder på netværket og beskyttet mod uautoriseret adgang – både ind- og udgående.
Fenagy stræber efter at minimere opstarts- og nedlukningstider for alle systemer, så de kan hjælpe med at balancere elnettet i en fremtid med stigende efterspørgsel efter sådanne funktioner. Sidst, men ikke mindst, kan systemet levere høje fremløbstemperaturer, og Fenagy rykker hele tiden grænserne med nye funktioner i PLC-udviklingen.

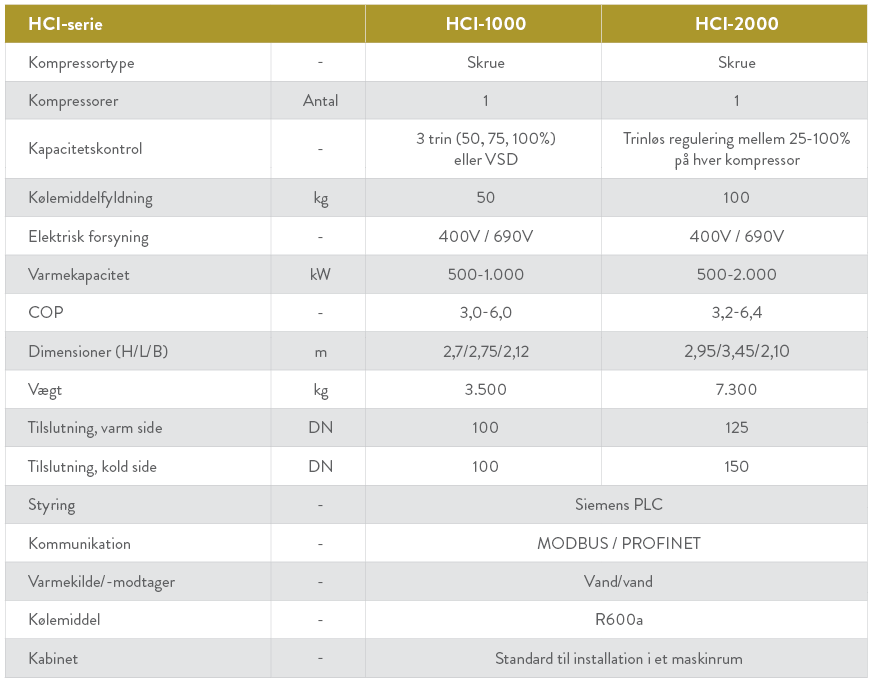

Tekniske specifikationer og egenskaber
Skruekompressorer med høj kapacitet
Unik til applikationer med høj temperatur på varmekilden
Kan anvendes til varmepumpe- og chillerapplikationer
Hurtig start og stop til balancering af elnettet
Industrielt design med rør i rustfrit stål
PLC-kontrol af hele systemet
Vi anvender kun naturlige kølemidler
R744 - CO₂
ANVENDELSE: Fjernvarme, energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel med et bredt temperaturområde
Ikke-giftig og ikke-brandfarlig
Oplagt valg til luft-til-vand varmepumper til direkte brug i energiopsamlere og med høj delta T på varmemodtagersiden
Optimalt til vand-til-vand varmepumper med mellemtemperatur, køleanlæg og kombinerede varme- og kølesystemer
Mellemhøjt temperaturniveau (op til 85°C forsyningstemperatur) med høj delta T på varmemodtagersiden (dT: 30-40K)
R600a - Isobutan
ANVENDELSE: Datacentre, CCUS, biogas, geotermi, PtX, industrielle processer, sub-cooler til CO₂-varmepumpe og som booster i fjernvarmesystemer
Naturligt kølemiddel til høje temperaturer
Velegnet til vand-til-vand varmepumper og chillere
Kan anvendes i et bredt temperaturområde på både varmekilde- og varmemodtagersiden
Robust drift under varierende driftsforhold
Anvendelse af effektive skruekompressorer og høj COP
Højt temperaturniveau på varmekilden (op til 40°C fordampningstemp)
Højt temperaturniveau (op til 95 °C forsyningstemperatur) og ideelt med lav delta T på varmemodtagersiden - seriekobling på vandsiden ved højere delta T
R290 - Propan
ANVENDELSE: Energicentraler, industrielle processer, fødevareindustri, datacentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel ved lave temperaturer
Velegnet til vand-til-vand varmepumper og chillere med lavere temperatur
Lavt temperaturniveau på varmekilden (ned til -30 °C fordampningstemp)
Medium temperaturniveau på varmemodtager (op til 75 °C forsyningstemperatur)
Ideelt med lav delta T på varmemodtager og varmekilde
Høj kølekapacitet sikrer kompakte løsninger med lille fodaftryk
Kan kombineres med isobutan i hydrauliske seriekoblinger
